火災自動報警及消防聯動系統,作為智能建筑中的一個重要子系統, 其重要性是眾所周知的。要在智能建筑中創造一個安全舒適的環境,消防安全是其中的一個重要的方面。

火災自動報警及消防聯動系統,作為火災的先期預報、火災的及時撲滅、保障人身和財產安全,起到了不可替代的作用。 然而,在一些工程設計中,由于在對規范的理解和執行過程中存在一些偏差,以至在設計中出現了這樣或那樣的問題。

有的問題在設計圖紙報審過程中經消防主管部門提出,得以進行修改,有些問題,雖然未提出意見,但也會在今后的使用過程中存在一定的隱患。通過對許多工程設計實踐以及對一些工程情況的了解,覺得有必要提出以下幾個值得注意的問題,以便引起重視,使系統能更好地滿足消防的實際要求。

1、需要與其它專業配合的問題

火災自動報警及消防聯動系統的設計并不只是某個專業獨立完成的事情,它需要各專業之間的密切配合。例如有關防火閥進入火災自動報警及消防聯動系統的問題,電氣設計人員必須和通風空調專業的設計人員密切配合,了解清楚哪個閥對應的是哪臺風機或空調機,作出一個詳細的聯動動作表,提交給系統的承包商,以便在編制軟件程序中將此邏輯關系一一列入,否則,無從滿足火災情況下的聯動要求。 盡管有的承包商可能會根據圖紙和現場的情況作出某些判斷,但是否準確,并不能有完全的把握,甚至有些還出現錯誤。

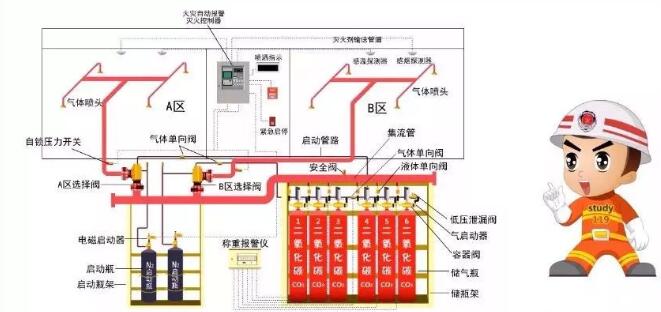

又如對于氣體滅火系統,采用氣體滅火的部位,一般來說是建筑中比較關鍵和重要的部門。 為了有效撲滅不適合用水撲滅的火災,而采用氣體滅火。對此空間而言, 應該是和其它房間完全隔開,形成一個封閉的空間, 一旦氣體噴出,只限定在此空間內。 因此需要向建筑師提清楚要求,讓建筑專業將防火的隔墻砌到頂。另外為這種房間服務的送風和空調管道,在進入該房間時應有防火閥,以便在噴氣前將其自動關閉,不使風道成為泄壓的通道。 這就需要與通風空調專業的人員密切配合。此種情況最容易發生在已建成的建筑中,原來僅按一般辦公室設計,在一個防火分區內,其吊頂上方常未封死,當某個租戶或業主進樓后,提出要將某個房間改成重要的房間而需要采用氣體滅火系統時,往往會忽略這方面的要求而使其滅火系統達不到預期的效果

2 電氣專業內部協調的問題

在設計一項工程時,電氣專業往往分為強電和弱電, 不同人員負責的設計內容有所側重。然而火災自動報警系統的設計人員對強電設計人員應提出要求,在建筑設計防火規范和高層建筑設計規范中,都明確要求消防用電設備應采用專用的供電回路。故名思義, 專用回路是不允許在該回路上再接上其它的非消防負荷。 建筑中的消防控制室的消防報警和聯動設備、消防泵、自動噴灑泵、排煙、 加壓風機、消防電梯、應急照明和疏散誘導燈等等都應采取雙電源供電,并應在末端進行互投。

對于以上各類系統的電源,務必確保,才能保證在火災情況下能夠采取相應的對策,使火災的損失減到最小。

可是在實際設計中,有的人為了圖省事,圖方便,而將一些非消防的設備接到消防供電回路中來。例如在某些建筑中,由于其建筑面積不大而只設置了兩部電梯,根據規范要求需要設置其中的一部為消防電梯。按要求,應該有兩路電源引入到消防電梯機房中, 一路引到普通電梯機房。但在設計中,有的設計人員往往為了圖省事, 而將消防電梯和普通電梯共用電源,這和消防規范是不相符的。普通電梯的接入, 勢必影響到消防電梯的可靠性。

另外對于排煙風機和正壓送風機,由于這類設備的用電量往往不是太大,而且分布較為分散,在這些設備的附近,常常有一些空調機或普通的送排風機,因而有的設計人員在給排煙風機兩路電源供電時,接上了一些空調機或是普通的送排風機。這些設備的接入,無疑給這些回路的安全性帶來了一定的隱患，一旦這些設備發生故障造成短路,則要央及到兩路電源的可靠性。

在火災自動報警系統的設計中,風機、送排風機及排煙、加壓風機的控制原理圖是由強電人員設計。在消防聯動設計中,對于所有必須在火災情況下聯動的設備, 有的設備在正常運行時是由樓宇自控系統控制運行,有的設計人員僅僅考慮了樓宇自控的接口, 而遺漏了消防聯動的接口。對于控制回路中,往往遇到在消防聯動系統的安裝調試過程中, 發現缺少消防聯動的觸點,有的在強電控制箱、柜到貨之前發現,還好采取補救措施,請制造廠家按要求增加觸點的端子。有的則是在現場安裝時才發現,給施工帶來了很大的困難。

3、寫字樓等大開間需求難以預測

對于一些出租出售的寫字樓等,在火災探測器的設置中,由于初始設計時,對其大開間今后的需求很難預測,更不知其今后的裝修情況如何, 往往按照每個探測器所能保護的面積進行布置。

在系統的設計中,不同的制造廠的產品, 每個回路所接的探測器數量有一定的要求。在系統招投標時,承包商也是按圖紙對每個回路所接探測器的數量有所考慮, 并留有一定的余量,有的承包商出于經濟上的原因或別的原因,沒有考慮留有充分的余量。 當大樓建成后,租戶或買主進樓前,又提出許多裝修的要求,將大開間分隔成許多小房間。在此種情況下,使得該回路所接的探測器的數量超出技術規定的要求,針對此種情況,建議在最初的設計時, 注意應該留有一定的富裕量,以備裝修改造等的要求。在增加房間分隔后而增加探測器,解決的方式有以下兩種方式:

一是可以根據裝修的情況,采取盡量增普通探測器的辦法, 由一個或數個帶地址碼探測器分別接幾個普通探測器,雖然增加了探測器數量,但地址卻未增加,或是增加很少。

二是在增加普通探測器滿足不了要求時,則每個增設的房間設一個帶地址碼的探測器,這種情況, 所要求的是系統的每個回路所預留的余量要大些。根據實際建成的辦公樓的情況來看,對大開間未作分隔的是少之又少, 基本上都要新增房間隔斷。

鑒于以上各因素, 在火災自動報警系統的設計中,應充分考慮今后使用而帶來的變化和需求,注意留有余量,以便所設計出來的系統,不僅能符合當時的要求, 而且能滿足各種用戶進駐后的要求。只有這樣,才能保證建筑中消防報警的適應性,而且變化改動最小,既滿足實際要求,又符合規范的要求。

結語

我們說建筑質量,首先應是設計質量,質量的好壞,安全問題是一個重要的衡量標準之一,消防安全是決不可輕視的問題。百年大計,質量第一,特別是隨著改革的深入, 建筑設計也要進入國際市場,這對設計提出了更高的要求。

建筑質量終生負責制, 負責任的持續時間長,而且還提出了事故責任的全額賠償, 這些無疑對設計人員提出了更嚴格的要求。作為設計人員,千萬不能掉以輕心,對于所設計的系統、圖紙及文件,應該嚴格按現行的規程規范進行,絕不能圖省事而草率行事。對于應由承包商或施工方應達到的要求,在設計說明中也應明確提出,只有這樣,才能保證設計和施工均能滿足要求, 達到一個更完善的程度。
