隨著我國國民經濟的發展，建筑業日益興旺發達，高層建筑蓬勃發展，建筑結構形式日新月異，建筑高度不斷上升，跨度也越來越大，各種大型的建筑物，如體育場館、劇場、商業中心、公共娛樂場所、大型的廠房、高架倉庫以及大型農貿市場等如雨后春筍般地涌現出來。他們的共同特點除了大型、高程、人員密集以外，最主要的一點就是大多采用鋼結構來作為承重構件。總體來說，鋼結構由于具有強度高、自重輕、抗震性能好、施工快、建筑基礎費用低、結構占用面積少、工業化程度高等諸多優點而得到了人們的普遍重視。
目前，我國鋼產量已達到一億噸/年以上，而建筑鋼結構用鋼量粗算僅為80萬噸/年，僅占鋼材年產量的0.8%左右。有鑒于此，2000年5月建設部、國家冶金工業局建筑用鋼協調組在北京召開了全國建筑鋼結構技術發展研討會，建設部和國家冶金工業局的領導在會上作了重要的指示。鋼結構住宅已被列為建設部“十五”期間重點科技開發項目。為此，我國還確定了2010年建筑用鋼發展目標，按照規劃，從2010年起，每年中國鋼結構建筑用鋼量將達到鋼材總產量的5%以上，并且在21世紀我國民用住宅建筑將會越來越多地采用鋼結構。
從燃燒性能的角度看，鋼材和與木材不同，它是不燃燒體，即在火災中鋼構建本身并不著火。然而從防火安全的角度看，鋼構建的耐火性能卻是很差的。這是由于鋼材極易導熱，在火災的高溫環境中，鋼構件的強度會很快損失，蠕變加劇，以致發生塑性變形、產生局部的破壞、喪失支撐能力而引起結構的垮塌或失穩。一般來講，裸鋼的耐火極限通常只有15到30分鐘，在高溫下其強度將急劇下降。當自身的溫度達到540℃以上時，鋼材的力學性能迅速下降；而當溫度達到600℃時，鋼材的強度幾乎為零，因此說鋼材的耐火性能很差。資料報道的一些鋼材火災試驗的結果也表明，當溫度為200℃時，鋼材的抗拉強度為411MPa；當溫度升至485℃時，其抗壓強度為273 MPa；當溫度升高到614℃時，其抗拉強度僅為69 MPa，只有鋼材原有強度的17%。就構建的撓度變化而言，當鋼梁的溫度升高到700℃左右時，其撓度變化已經超過13.3%，并很快失去支撐能力。因此可見，不作防火保護的鋼構件，其火災危險性是非常大的。
一般來說，鋼結構火災具有如下特點：
第一，鋼結構垮塌快、撲救難。鋼結構建筑發生火災后，裸露的鋼構件在烈火圍困之中，一般只需十幾分鐘便會喪失支撐能力，隨即變形塌落。若是火場離消防隊稍遠或是報警不及時，當消防人員到達現場時，鋼架已經燒毀或很快就會垮塌了，有時只能撲救余火。由于鋼結構垮塌快，給搶救帶來威脅，還妨礙了滅火人員靠近建筑物撲救火災。
第二，鋼結構火災的影響大、損失重。采用鋼結構的建筑物往往都是大型的大跨度廠房、倉庫、禮堂、影劇院、體育館及高層建筑物等，不管是工業建筑還是民用建筑，一旦發生火災，都將造成重大的經濟損失。
第三，鋼結構建筑物易毀壞、難修復。由于建筑物是以鋼構建作為梁、柱或屋架等承重構件的，在火災中往往因鋼結構構件的變形而失去支撐能力，進而導致建筑物部分或全部坍塌毀壞。火災后，鋼構件往往已變成了“麻花狀”或“面條式”，的廢物，變形后的鋼結構無法修復使用。
根據我國有關建筑設計防火規范的要求，建筑中的鋼構件視承重情況及使用情況的不同，耐火極限要求也從0.5h到3.0h不等，因此必須實行防火保護以保證結構安全。
鋼結構防火涂料的技術指標
1.一般要求
①用于制造鋼結構防火涂料的原料應不含石棉和甲醛醛,不宜采用苯類溶劑。
②涂料可用噴涂、抹涂、刷涂、輥涂、刮涂等方法中的任何一種或多種方法方便地施工,并能在通常的自然環境條件下干燥固化。
③復層涂料應相互配套,底層涂料應能同普通的防銹漆配合使用,或者底層涂料自身具有防銹性能
④涂層實干后不應有刺激性氣味。

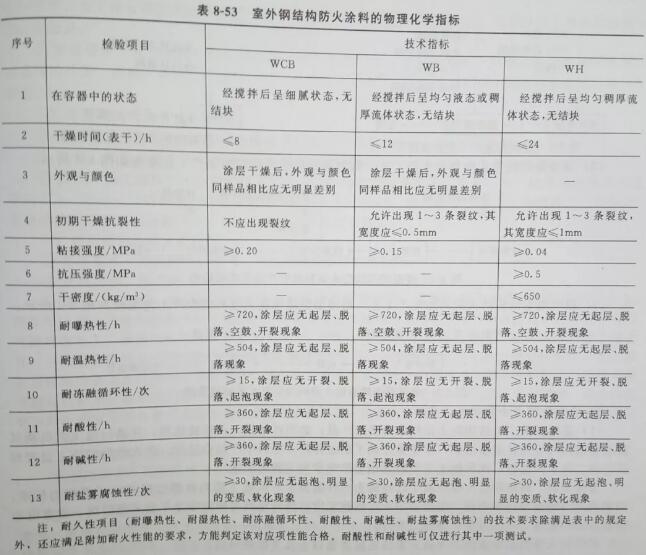

2.鋼結構防火涂料的物理化學指標

室內鋼結構防火涂料的物理化學指標應滿足表8-52的規定。

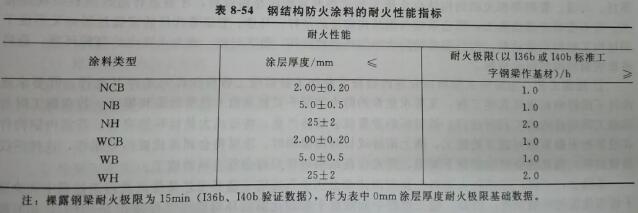

3.鋼結構防火涂料的耐火性能指標

鋼結構防火涂料的防火機理
按照GB14907-2002《鋼結構防火涂料》的定義，鋼結構防火涂料根據其涂層的厚度以及性能特點被稱為超薄型、薄型和厚型三類。
超薄型鋼結構防火涂料（CB類），的涂層厚度小于或等于3mm，薄型鋼結構防火涂料（B類）的涂層厚度大于3mm且小于或等于7mm。這兩類涂料均具有一定的裝飾效果，高溫時膨脹增厚，形成的膨脹層具有很好的耐火隔熱作用，人們通常稱這兩類涂料為膨脹型鋼結構防火涂料。厚型鋼結構防火涂料（H類）的涂層厚度大于7mm且小于或等于45mm。它們呈現粒狀面，自身的密度較小、熱導率較低，耐火極限可以達到0.5到3.0h，人們通常稱這種涂料為隔熱型鋼結構防火涂料。所有鋼結構防火涂料又可分為室內和室外兩種使用類型。
鋼結構防火涂料涂覆在鋼基材表面，對鋼結構進行防火保護，用以防止鋼構件在火災中迅速升溫所帶來的強度損失、撓曲變形以及可能進一步引起的結構垮塌現象。其防火隔熱機理可以概括為以下三個方面的作用。
① 涂層不燃或不助燃，對鋼基材起著屏蔽和防止熱輻射的作用，隔離了火焰，避免鋼構件直接暴露在火焰或高溫中。
② 涂層中的一部分物質吸熱和分解放出水蒸氣、二氧化碳、氨氣、鹵化氫等各種不燃性氣體，起到了消耗熱量、降低火焰溫度和燃燒速度、稀釋氧氣的作用。
③  防火涂料保護層最主要的作用是涂層本身多孔輕質或受熱膨脹后能形成多孔輕質的碳化泡沫層，它們的熱導率很低，一般均在0.23W/(m·K)以下,能夠有效地組織熱量向鋼基材的傳遞，推遲了鋼構件升溫到達極限溫度的時間，從而提高了鋼結構的耐火極限。對于厚型鋼結構隔熱防火涂料來說，涂層厚度為幾厘米，在火災中基本保持不變，其自身密度小、熱導率低；對于薄型和超薄型鋼結構膨脹防火涂料來說，涂層在火災中由幾毫米可以膨脹到幾厘米，熱導率明顯降低，比厚型防火涂料的隔熱效果還要明顯。
總體來說，鋼結構實施防火涂覆保護，必須確保足夠的防火涂層厚度，在火災中涂層的導熱率要小，單位時間內傳給鋼基材的熱量少，防火隔熱效果才更好。
